PE-Klemmfittings montieren: Maße, Dichtung und Verbindung prüfen
PE-Klemmfittings verbinden dafür vorgesehene PE-Rohre mechanisch miteinander. Für eine dichte und belastbare Verbindung müssen Rohr, Fitting und Montageverfahren zusammenpassen. Die Form des Verbinders allein sagt weder etwas über die zulässige Druckstufe noch über seine Eignung für ein bestimmtes Rohr aus.
Veröffentlicht am 22.08.2024 · RainShift GmbH
In diesem Beitrag





PE-Klemmfittings dem Rohr zuordnen
Ermittle den Außendurchmesser des Rohrs und lies die Kennzeichnung ab. Vergleiche Werkstoff, Maß und Einsatzbereich mit den Angaben des Fittings. Ein Verbinder für PE darf nicht ohne Freigabe auf ein Rohr aus einem anderen Werkstoff übertragen werden. Für andere Rohrsysteme gibt es jeweils passende Verbindungstechniken.
Bei einem Gewindeübergang kommen Gewindegröße, Innen- oder Außengewinde und Dichtprinzip hinzu. Die Millimeterangabe am Klemmanschluss und die Zollbezeichnung am Gewinde beschreiben unterschiedliche Maße.
Rohrende vorbereiten

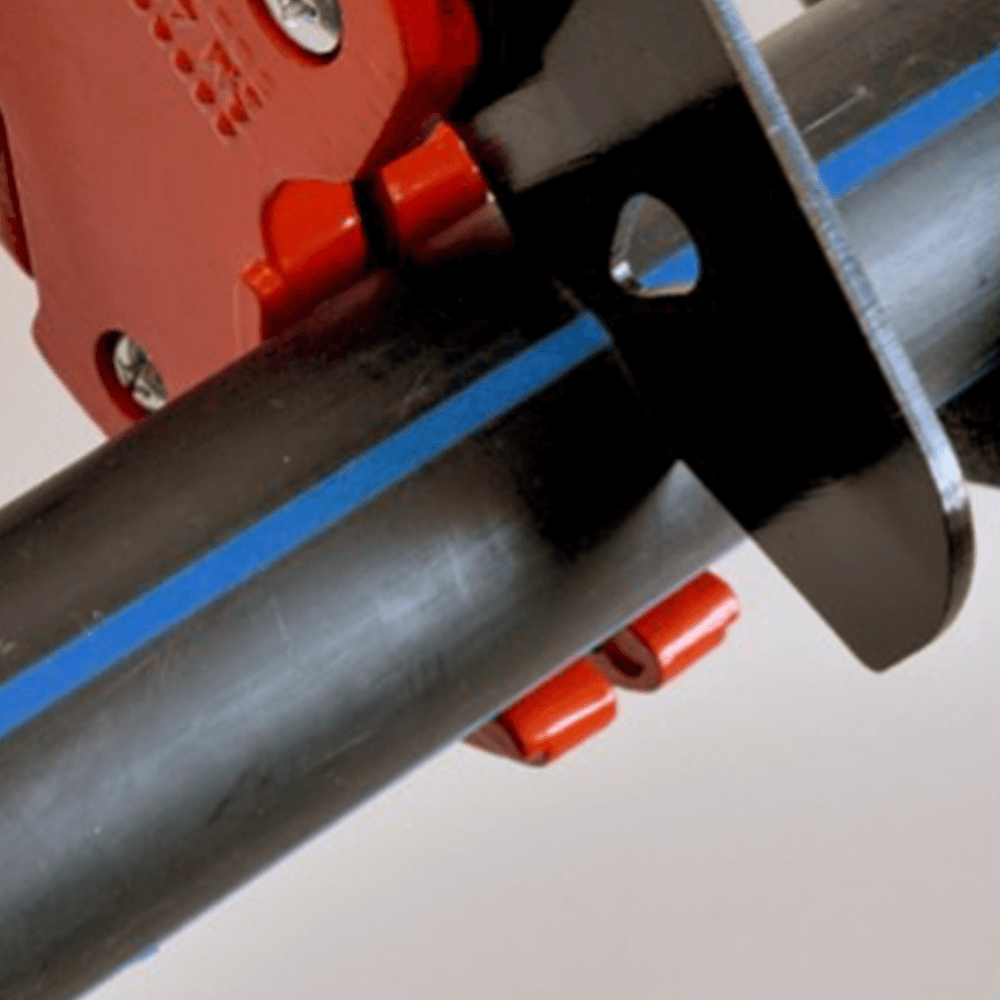

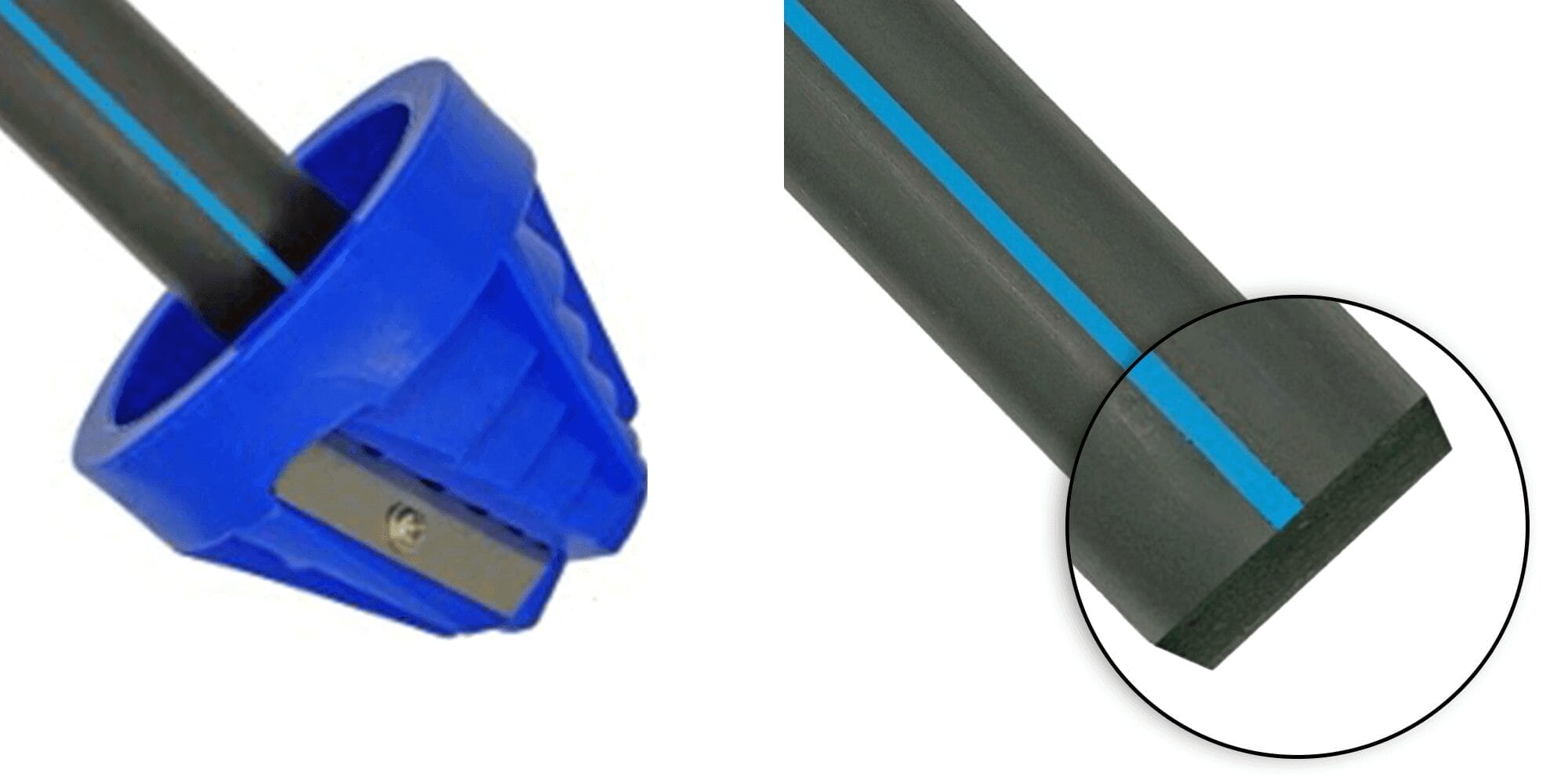

Die Schnittfläche muss rechtwinklig und für die Montage geeignet sein. Entferne Grate und Schmutz, ohne das Rohr oder die Dichtflächen zu beschädigen. Ob das Rohr angefast wird, welche Hilfsmittel zulässig sind und ob eine Stützhülse benötigt wird, ergibt sich aus der Montageanleitung des Systems.
Eine stark verformte oder beschädigte Rohrstelle wird nicht durch zusätzliche Anzugskraft zuverlässig dicht. Prüfe den Zustand vor dem Zusammenstecken.
Montagefolge und Einstecktiefe beachten

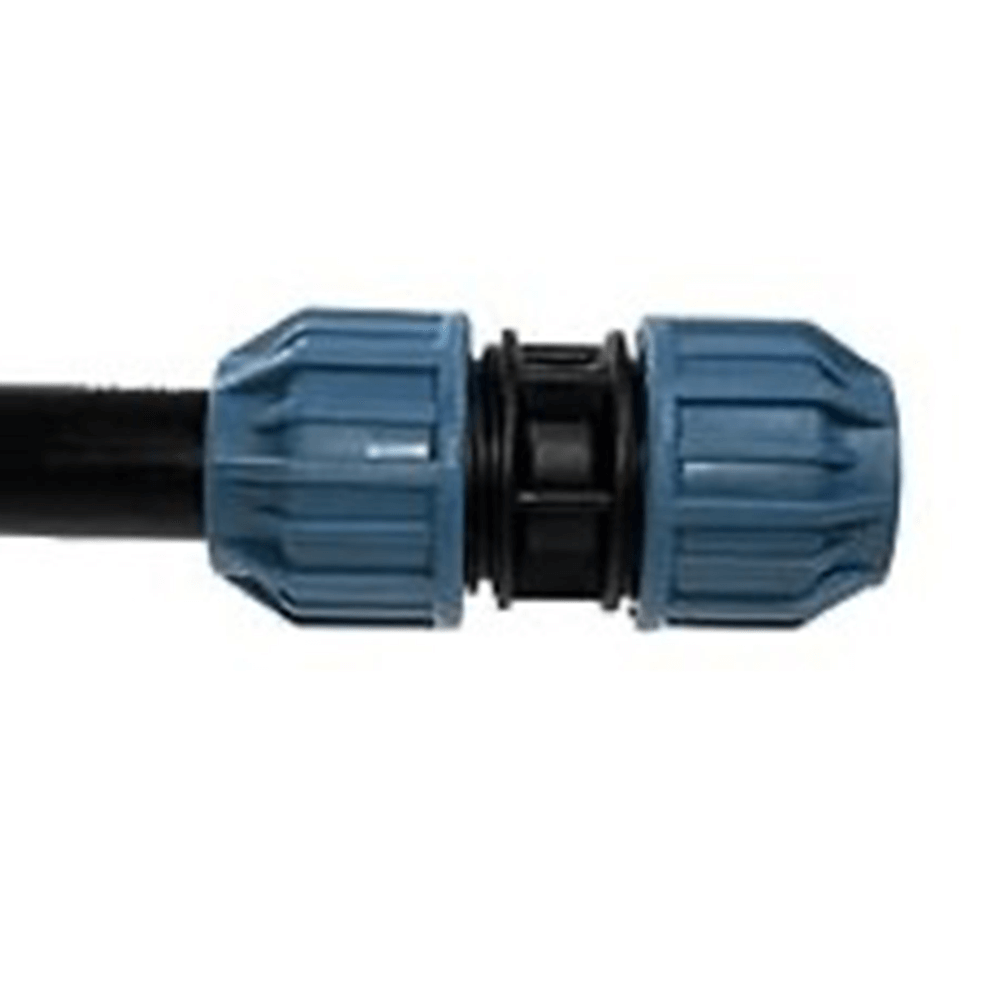

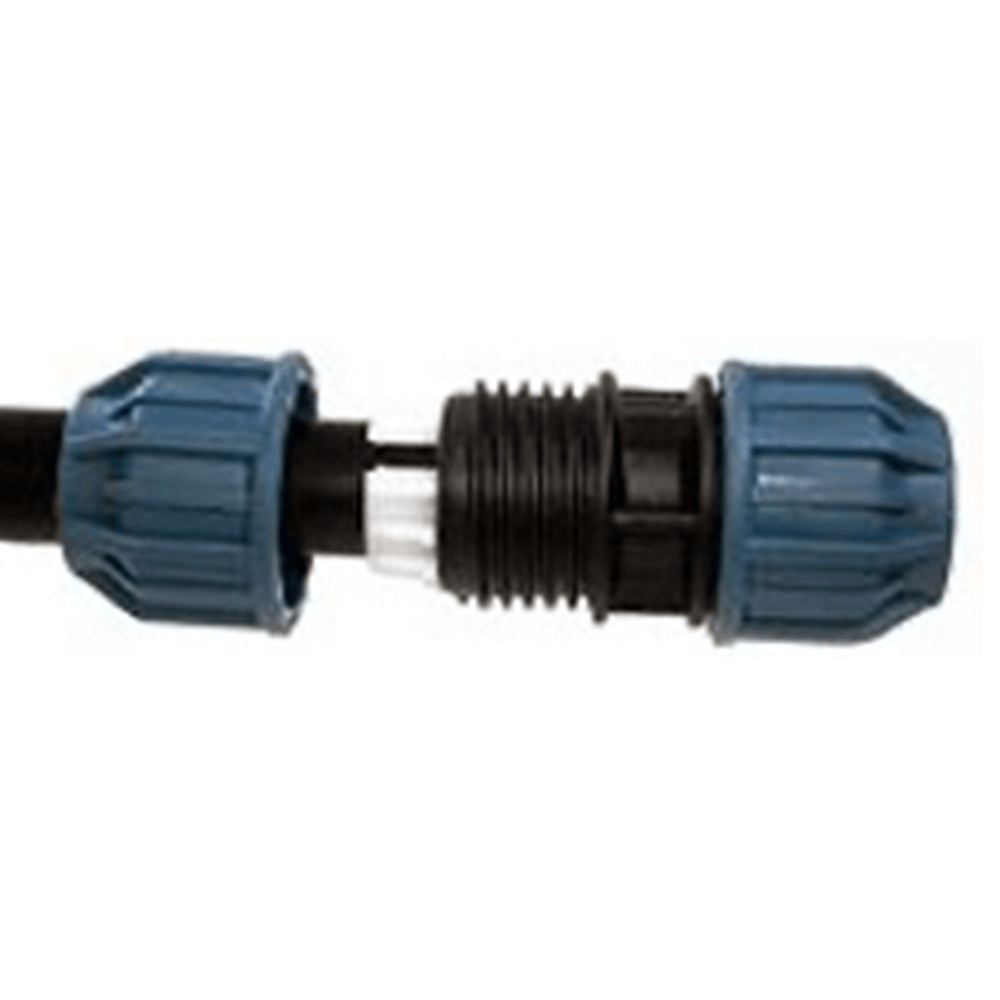

Klemmring, Dichtung und weitere Teile haben jeweils eine bestimmte Position. Manche Systeme werden vormontiert gesteckt, andere nach einer abweichenden Folge zusammengesetzt. Halte die vorgeschriebene Einstecktiefe ein und markiere sie, wenn der Hersteller dies vorsieht. Nur eine angezogene Mutter beweist noch nicht, dass das Rohr vollständig eingesetzt ist.
Auch die Anzugsweise ist produktspezifisch. Eine pauschale Regel wie „bis 50 mm immer handfest“ gilt nicht für alle Hersteller und Bauformen. Verwende nur die vorgesehenen Werkzeuge und Vorgaben.
Verbindung vor dem Verfüllen kontrollieren
Prüfe die fertig montierte Leitung nach den Vorgaben für das Rohrsystem. Zugängliche Verbindungsstellen erleichtern die Kontrolle, bevor ein Graben wieder geschlossen wird. Notiere Verlauf und Abzweige und fotografiere wichtige Stellen für spätere Arbeiten.
Die Druckfreigabe des Fittings gilt unter definierten Bedingungen. Sie ersetzt nicht die Prüfung des Rohrs, der Armaturen und der übrigen Anlage. Eine Übersicht dazu findest du unter Druckstufen und Rohrdurchmesser. Mit Fotos und Rohrangaben helfen wir dir bei der Auswahl passender Verbindungen.
Was kann eine Undichtigkeit nach der Montage erklären?
Ein nicht vollständig eingestecktes Rohr, eine falsch angeordnete Dichtung oder eine beschädigte Dichtfläche kann zum Austritt von Wasser führen. Auch eine unpassende Rohrgröße oder eine nicht freigegebene Kombination kommt infrage. Mehr Anzugskraft ist dafür keine allgemeine Lösung.
Vor einer erneuten Montage wird der betreffende Abschnitt nach dem vorgesehenen Verfahren drucklos gemacht. Prüfe anschließend Bauteile und Rohrende anhand der Anleitung. Beschädigte Teile werden nicht durch zusätzliche Dichtmittel kompensiert.
Wie hilft eine Markierung der Einstecktiefe?
Wenn das System eine Tiefenmarkierung vorsieht, kann sie eine Kontrolle während der Montage erleichtern. Die Markierung wird nach dem Maß des konkreten Verbinders gesetzt. Ein universeller Zentimeterwert für alle Größen wäre falsch.
Nach dem Einsetzen muss das Rohr in der vorgesehenen Lage gehalten werden. Die Verbindung darf nicht allein an einem geschätzten Widerstand beim Einschieben beurteilt werden. Montagefolge und erforderliche Kontrolle stehen in der Herstelleranleitung.
Warum müssen Leitungswege mitbetrachtet werden?
Ein korrekt montiertes Fitting kann durch eine ungünstig geführte Leitung belastet werden. Achte auf die vorgesehenen Biegeradien und die Verlegebedingungen des Rohrs. Ein Winkelverbinder wird nicht durch eine mit Kraft gebogene Rohrstelle ersetzt.
Bei einem späteren Service helfen Fotos vor dem Verfüllen. Halte Verbindungen, Abzweige und Übergänge zu anderen Systemen fest. Kennzeichne auch die zugehörige Bewässerungszone, damit eine einzelne Verbindung eindeutig zugeordnet werden kann.
Welche Daten gehören in deine Bestellung?
Beschreibe jede Anschlussseite gesondert: Rohrmaß, Werkstoff, Gewindeausführung oder anderes Anschlussprinzip. Ergänze die gewünschte Form und Stückzahl. Eine Kurzangabe wie „Kupplung 32 auf 1 Zoll“ ist unvollständig, wenn Innen- und Außengewinde oder die konkrete Rohrzuordnung fehlen.
Wann ist eine Verbindungsstelle fertig dokumentiert?
Ein Foto sollte Anschluss, Rohrkennzeichnung und Lage im Leitungsweg möglichst eindeutig zeigen. Ergänze Zone und verwendete Artikelbezeichnung. Damit kann eine spätere Anfrage auf die tatsächliche Verbindung bezogen werden, auch wenn sie nach dem Verfüllen nicht mehr sichtbar ist. Bewahre die Informationen gemeinsam mit der Anlagenübersicht auf.
