Durchflussmenge messen: Wasserquelle für die Bewässerung prüfen
Wenn du die Durchflussmenge messen möchtest, brauchst du eine bekannte Wassermenge und die Zeit, in der diese Menge abgegeben wird. Für eine Bewässerungsplanung muss zusätzlich feststehen, welcher Druck während der Entnahme verfügbar bleibt. Durchfluss und Druck bilden gemeinsam die Grundlage für die Größe deiner Bewässerungszonen.
Veröffentlicht am 29.02.2024 · RainShift GmbH
In diesem Beitrag



Durchflussmenge messen mit dem Eimertest
Fülle an der vorgesehenen Entnahmestelle ein Gefäß mit bekanntem Volumen und miss die Füllzeit. Verwende für wiederholte Messungen dieselbe Messstelle und dieselbe Ventilstellung. Notiere angeschlossene Schläuche, Filter oder Adapter, weil sie das Ergebnis beeinflussen können.
Für Liter pro Stunde gilt: Q = 3.600 × V / t. V ist das aufgefangene Volumen in Litern, t die Zeit in Sekunden. Werden 10 Liter in 20 Sekunden gefüllt, ergibt das rechnerisch 1.800 l/h oder 1,8 m³/h. In Litern pro Minute lautet die Rechnung 60 × 10 / 20 = 30 l/min.
Warum genügt der freie Auslauf nicht?
Beim freien Auslauf kann eine andere Wassermenge fließen als beim Betrieb von Regnern. Die Regner benötigen Druck, um ihre vorgesehene Ausbringung und Reichweite zu erreichen. Ein hoher Durchfluss aus einem offenen Schlauch beweist deshalb nicht, dass derselbe Durchfluss auch bei dem erforderlichen Betriebsdruck zur Verfügung steht.

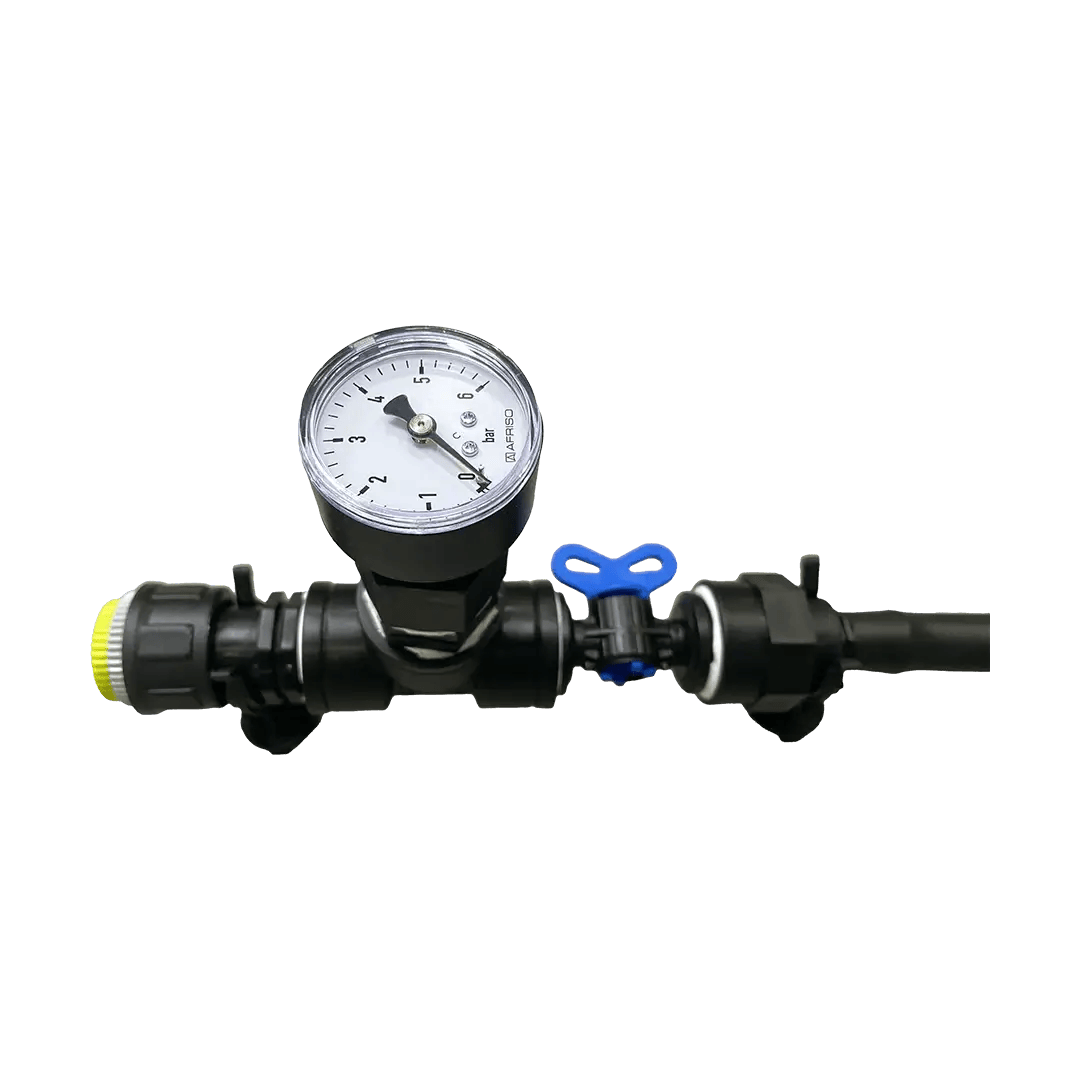

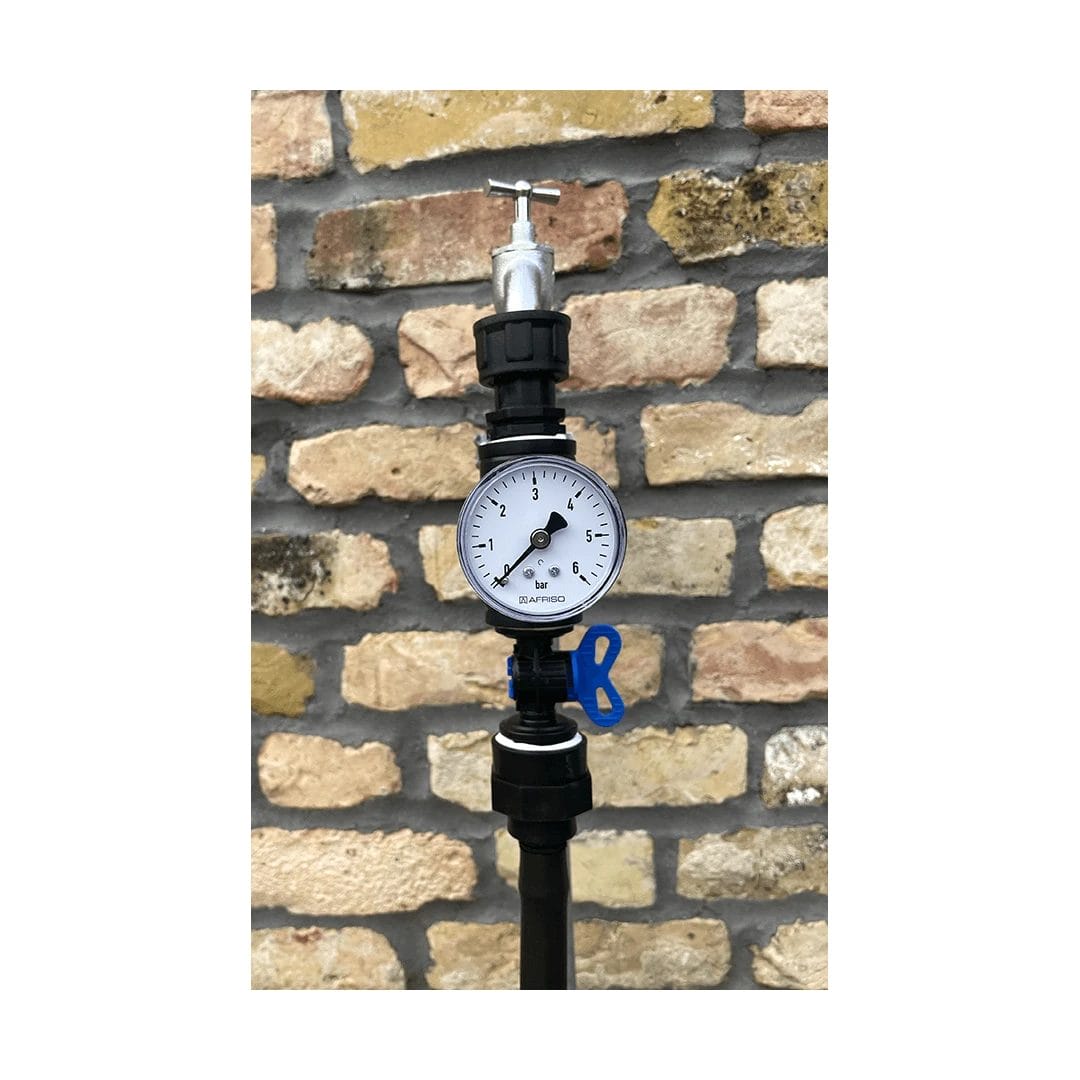

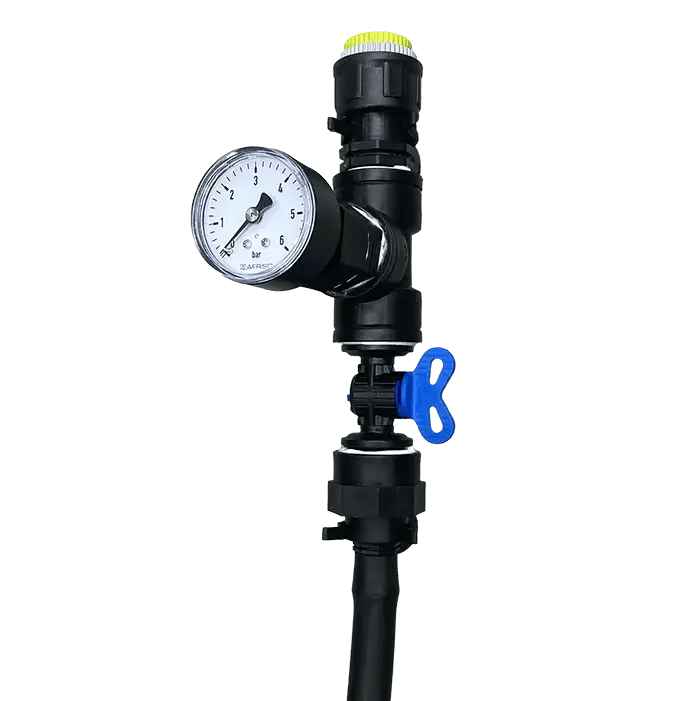

Eine geeignete Messanordnung erfasst den Durchfluss bei einem definierten verbleibenden Druck. Der Prüfpunkt richtet sich nach der geplanten Anlage und ihren Komponenten. Einen allgemeingültigen Arbeitsdruck für jede Gartenbewässerung gibt es nicht.
Welche Angaben gehören zum Messergebnis?
- Messstelle und angeschlossene Leitungen oder Bauteile.
- Aufgefangenes Volumen und Füllzeit beziehungsweise abgelesener Durchfluss.
- Druck während dieser Entnahme, sofern er mit geeigneter Messtechnik erfasst wurde.
- Andere Verbraucher, die gleichzeitig Wasser entnommen haben.
- Bei Pumpen: Modell und Betriebszustand während der Messung.
Ein einmal gemessener Wert kann schwanken, beispielsweise durch weitere Wasserentnahmen oder veränderte Bedingungen einer Wasserquelle. Prüfe deshalb, ob die Messung den späteren Betrieb realistisch abbildet.
Wie wird daraus eine Bewässerungszone?
Die Durchflüsse der gleichzeitig betriebenen Düsen werden beim vorgesehenen Betriebsdruck addiert. Anschließend werden Leitungs-, Filter- und Ventilverluste berücksichtigt. Reicht die Versorgung nicht aus, wird die Aufteilung der Zonen angepasst. Einfach mehr Laufzeit einzustellen löst einen fehlenden Betriebsdruck nicht.
Für deine Bewässerungsplanung helfen uns eine Gartenskizze und nachvollziehbare Messwerte. Bei einer Pumpenversorgung findest du ergänzende Informationen unter Pumpen und Brunnentechnik.
Wie lässt sich ein Messergebnis nachvollziehbar notieren?
Schreibe nicht nur „30 Liter“ auf, sondern die vollständige Messung: beispielsweise 10 Liter in 20 Sekunden an der vorgesehenen Entnahmestelle, ohne weitere bekannte Verbraucher. Ergänze, welche Armaturen und Schläuche angeschlossen waren. Wenn ein Druckwert erfasst wird, muss klar sein, dass er zu genau diesem Durchfluss gehört.
Wiederhole die Messung unter vergleichbaren Bedingungen. Weichen die Werte deutlich voneinander ab, ist die Ursache vor der Auslegung zu klären. Ein Mittelwert kann solche Schwankungen verdecken. Für einen späteren Vergleich sind Datum und Betriebszustand hilfreich.
Was unterscheidet Liter pro Minute von Litern pro Stunde?
Beide Angaben beschreiben einen Volumenstrom. Zur Umrechnung von Litern pro Minute in Liter pro Stunde multiplizierst du mit 60. Für Kubikmeter pro Stunde teilst du Liter pro Stunde durch 1.000. So entsprechen 30 l/min einem Wert von 1.800 l/h beziehungsweise 1,8 m³/h.
Verwende beim Addieren der Verbraucher dieselbe Einheit. Ein Düsenwert in Litern pro Minute darf nicht ohne Umrechnung zu einem Tropferwert in Litern pro Stunde addiert werden. Prüfe außerdem den Druck, auf den sich die Herstellerangabe jeweils bezieht.
Was gehört bei einer Pumpenmessung dazu?
Die Pumpe und ihre Steuerung müssen während der Messung in dem zu betrachtenden Betriebszustand arbeiten. Notiere, ob sie durchgehend läuft oder wiederholt startet. Auch der Leitungsweg zwischen Pumpe und Messstelle ist Teil der Versorgung. Ein Wert direkt am Pumpenausgang kann daher nicht ohne weitere Betrachtung für einen entfernten Anschluss übernommen werden.
Eine ungewöhnlich stark schwankende Versorgung ist ein eigener Prüfpunkt. Sie wird nicht durch die Auswahl eines größeren Bewässerungskreises behoben. Kläre zunächst Quelle, Betriebsweise und die vorhandene Installation.
